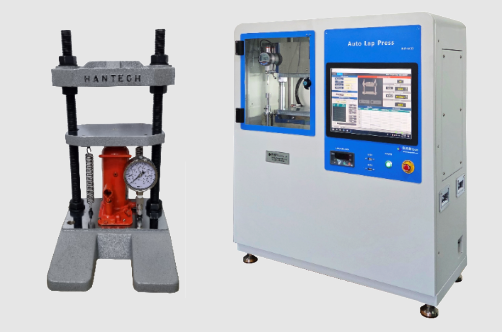

Hydraulic Lab Press
제품설명
- Information
- Specs
- Video/Photo
 | Information |
- 분말 (Ceramic,금속,기타)을 성형하기 위한 가압 장치
- 가압 방식 :유압 실린더로 가압판을 상승시켜 가압
- 유압 Press 특징(기계식 Press에 비해)
• 작은 크기로 높은 압력을 구현
• 기계식 Press에 비해 굉장히 저렴함
• 연속식, 다량 작업시에는 기계식 Press가 유리함
• 소량 및 두꺼운 소자(素子) 제조에 유리함
• 장비 크기가 작고 조작이 쉽고 장치가 간단함
- PLC제어로 정밀 압력 제어(Auto type)
- 수동 12Ton 모델은 즉시 납품 가능(Stock 보유)
- 저렴한 가격 & 고장률 Zero에 도전
② 기능별: 수동, 반자동, 자동 type 및 Heating
• 수동: 수동으로 유압 실린더 리프팅
• Heating: 상하 Heating plate를 개별 히팅 제어 (Temp: Max 350℃)
③ 형태별: 2주식, 4주식, 단압, 양압, CIP(등방가압)
2. 균일한 성형 밀도 유지.
3. 균질성 우수로 마이크로 크랙 결함 제거.
4. 소결시 수축이 균일.
5. 수동 유압 Press에 장착 사용.
B. Specifications
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)
2. Dimension (OD : 100mm, Cylinder height : 150mm, Total height : 250mm)
3. MAX Pressure in chamber :4,000 Kgf/cm2 (400MPa Continuous) (20 Ton Hydraulic pressure 시)
C. 작용 원리
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)
* 높이 조절용 Mold : Simple한 디자인, 표시자에 맞춰 위치
 | SPEC |
※ Type별 SPEC
* Manual type : Cylinder lifting by manual
| Model | Clamping
Force (Max Tons) | Platens (mm) | Overall Size | Remark |
| HLP-5 | 5 | 150 x 120 | 300 x 180 | Can Put in
the Glove Box |
| HLP-C12 | 12 | 200 x 180 | 325 x 380 | |
| HLP-C12H | 12 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-C25 | 25 | 200 x 180 | 325 x 380 | |
| HLP-C25H | 25 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-25 | 25 | 250 x 250 | 370 x 450 | 4 Column |
| HLP-30 | 30 | 300 x 300 | 370 x 430 | 4 Column |
| HLP-CIPD-1 | 4Tons/㎠ | Chamber(ID) Φ25mm | Φ110 x H250 | Using
by manual press |
| HLP-CIPD-2 | 4Tons/㎠ | Chamber(ID) Φ50mm | Φ150 x H270 | Using
by manual press |
※상기 사양 외 주문사양으로 제작 가능 (압력, Platens size, Heating etc.)
※ Safety cover는 Option임
* Auto Type
* Feature
- PLC Control (P.I.D), precisely control
- Comfortable touch screen controller
- User can set programmable recipe
- 'Real-time' thickness measurement with data memory (Option)
- Cylinder lifting by switch
| Model | Clamping
Force (Max Tons) | Platen Size (mm) | RAM Stroke (mm) | Column |
| HLP-AC12 | 12 | 170 x 170 | 150 | 2 |
| HLP-AC25 | 25 | 230 x 230 | 150 | 2 |
| HLP-A30 | 30 | 280 x 280 | 150 | 4 |
| HLP-A50 | 50 | 330 x 330 | 150 | 4 |
| HLP-A50D | 50 (양방향 가압) | 350 x 350 | 200 | 4 |
| HLP-A100 | 100 | 400 x 400 | 200 | 4 |
| HLP-A200 | 200 | 400 x 400 | 250 | 4 |
※Option으로 Heating, Double Direction 기능 추가 가능
※상기 사양 외 주문 사양으로 제작 가능 (압력, Platens size, Heating etc.)
| SPEC |
※ Type별 SPEC
* Manual type
: Cylinder lifting by manual
| Model | Clamping Force (Max Tons) | Platens (mm) | Overall Size | Remark |
| HLP-5 | 5 | 150 x 120 | 300 x 180 | Can Put in the Glove Box |
| HLP-C12 | 12 | 200 x 180 | 325 x 380 | |
| HLP-C12H | 12 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-C25 | 25 | 200 x 180 | 325 x 380 | |
| HLP-C25H | 25 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-25 | 25 | 250 x 250 | 370 x 450 | 4 Column |
| HLP-30 | 30 | 300 x 300 | 370 x 430 | 4 Column |
| HLP-CIPD-1 | 4Tons/㎠ | Chamber(ID) Φ25mm | Φ110 x H250 | Using by manual press |
| HLP-CIPD-2 | 4Tons/㎠ | Chamber(ID) Φ50mm | Φ150 x H270 | Using by manual press |
※상기 사양 외 주문사양으로 제작 가능 (압력, Platens size, Heating etc.)
※ Safety cover는 Option임
* Auto Type
- Cylinder lifting by switch
| Model | Clamping Force (Max Tons) | Platen Size (mm) | RAM Stroke (mm) | Column |
| HLP-AC12 | 12 | 170 x 170 | 150 | 2 |
| HLP-AC25 | 25 | 230 x 230 | 150 | 2 |
| HLP-A30 | 30 | 280 x 280 | 150 | 4 |
| HLP-A50 | 50 | 330 x 330 | 150 | 4 |
| HLP-A50D | 50 (양방향 가압) | 350 x 350 | 200 | 4 |
| HLP-A100 | 100 | 400 x 400 | 200 | 4 |
| HLP-A200 | 200 | 400 x 400 | 250 | 4 |
※상기 사양 외 주문사양으로 제작 가능 (압력, Platens size, Heating etc.)
