❶Information
- 미분 Powder(나노 Powder 포함) 및 비중이 가벼운 Carbon류 Powder (CNT & Graphene)를 용액(수용액 및 유기용제)에 분산 혼합하기위한 최적의 장비
- 기존의 기계적인 혼합에 비해 용액 중 분산성은 뛰어남 (적절한 분산제 사용은 필수임)
- Lab용 (Batch type)과 양산용(Circulation type)

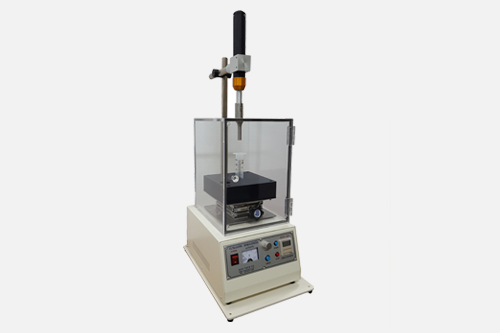

- Lab용 (Batch type)
. 처리량 : Max 10L 이내
. 처리시간: 30분 이내 (발열상태를 고려하여 조정)
. 초음파 Model별 처리량
HUH-200 : 1~2L
HUH-600 : 10L이내
. 구성 (초음파 진동부, Generator(발진부), Sound proof Box, Support Jack)
- 양산용 (Circulation type, 1단 및 다단 초음파)
. 처리량 : 수십 Liter에서 수십 Tons까지
. 처리시간: 장시간 (≒10시간 이내)
. 재료의 종류 및 용액의 내용에 따라 적정 사양 검토후 설계 제작(초음파 Power 및 정량 Pump 선정, 냉각 용량 등)
. 초음파 출력을 크게 늘릴 수 있음 (1단 및 2단, 3단 및 그이상 다단으로 설계 가능)
. 구성 (초음파 진동부, Generator, Cooling Jacket, 정량 Pump, Solution tank, Sound proof case,Safety unit(Temp, Pressure check & control), Chiller(option))
. 양산용은 냉각부분의 중점 고려가 필수임
※ 자체 제작품으로 저렴한 가격과 A/S 철저
※ 양산 검토時 상담 및 Test 진행 要
* 초음파 원리
- 초음파분산기는 압전 진동자를 이용하여 매초당 20,000번 이상의 미세하고 강력한 진동으로 발생한 무수한 Cavitation이 깨지면서 발생하는 강력한 에너지가 작용하여 효과를 나타냄
* Application
- 분산 : CNT & Graphene, 페인트의 안료, 색체 및 세라믹 분말, Nano Solutions
- 제약 : 액체 파라핀 혼합, 주입, 항생물질의 분산 차단크림, 백신의 분산
- 바이오 : 세포나 미생물의 파쇄
- 의학 : 바이러스의 유리(Liberation), 효소의 활동성 증가 유기체(생물)의 분산, 뼈의 석회질 제거
❷SPEC
※ 양산용 (Circulation)은 재료의 특성 및 처리량에 따라 다단초음파로 설계 제작 (2단, 3단 그이상)
- Lab type 구성: 초음파 발진부(Generator), 진동부, Horn, Sound proof Box, Support Jack
- Circulation type 구성 : 용액교반 tank, 정량 Pump, Cooling Jacket, Sound proof case, Safety unit (Temp & pressure cheek & control), Cooling Fan, Controller, Solution line & Valve, Chiller(Option)
