❶Information
- PZT Ceramic은 PbO, ZrO₂, TiO₂의 세가지 산화물을 주성분으로 제작되는 Ceramic.
- Piezoelectric Ceramic (압전 세라믹)이라 하며 압전, 초전성 특성을 갖어 굉장히 다양한 용도의 부품, Sensor로 사용되고 있음
- Powder 공급 및 제조 공정별 실험장비 제작
- 개발 및 제조 관련 기술자문 가능.
* 압전 특성: 기계적인 압력을 가하면 전압이 발생하고, 전압을 가하면 기계적인 변형이 발생하는 현상

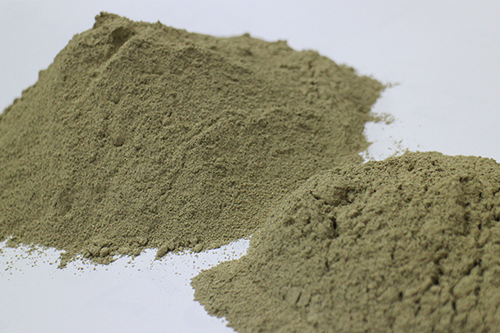

* PZT Powder

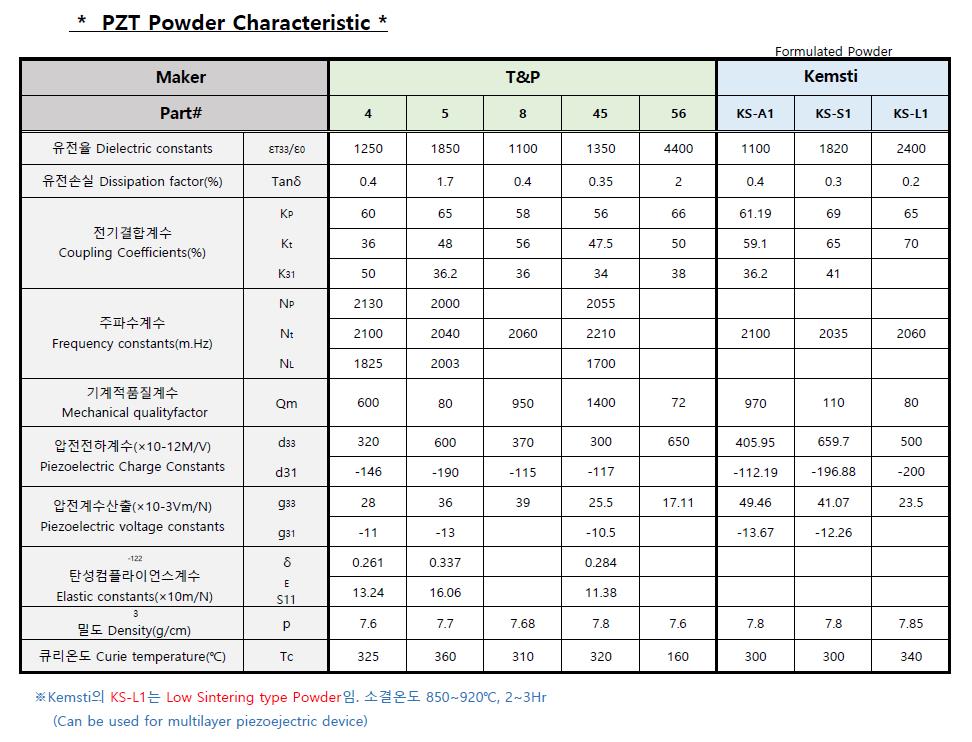

◆ PZT Powder 성분표 ◆ (아래 표 다운로드 가능 링크는 여기를 클릭)
( Kemsti의 KS-L1는 Low Sintering type Powder임.
소결온도 850~920℃, 2~3Hr )
- PZT 압전 특성별 Powder 조성이 여러가지 있음
- 조성별 Powder는 성형조건에 따라 두종류가 있음
• with PVA (Spray Dried): 즉시 가압성형 (Press 성형) 가능
• without PVA (Spray Dried): Tape Casting 用
* PZT Manufacture
- Powder는 kg 단위 판매 (stock 유무 문의 要望)
* PZT Application : Fish Finder, Speaker, Actuator Igniter, Microphone, Pressure Sensor, Medical Diagnosis, Cleaner, Micro Motor, Plastic welder, Sonicator, Cutter, etc (적용분야가 셀수없이 어마어마하게 다양함)
❷SPEC

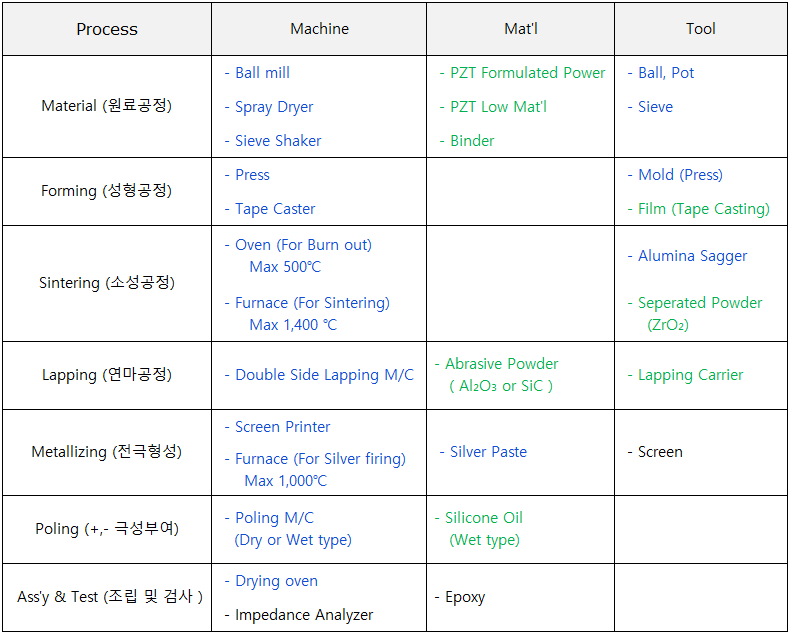

* PZT Ceramic Making Process(아래표 참조)
① Mat'l (원료혼합 및 처리)→ ②Forming(성형) → ③Sintering(소성) → ④Lapping(연마) → ⑤Metallizing (전극 형성)→ ⑥Poling ( 극성부여 ) → ⑦ASS'Y & Test (조립 및 검사)
* Click하면 해당 설비로 연결됨
Ball mill Ball Pot Sieve Shaker Sieve Press Mold(Press) Tape Caster Oven(For burn out) Furnace(For Sintering) Furnace(For silver firing) Alumina Sagger Double Side Lapping M/C Screen Printer silver paste Poling M/C Drying Oven D33 meter
- 초록색 글자체의 Tool 및 Mat'l은 아래 내용 참조.
※ Handling & Sale of Tool & Mat'l
- PZT Formulated Powder : 첨부 Powder 특성표 참조 ( kg 판매)
- PZT Low Mat'l : PbO, ZrO2, TiO2 , etc ( each 1kg 판매)
- Binder : PVA ( kg 판매)
- Tape Casting Film : PET Film (Roll 판매) (W 200mm × L 500m /Roll )
- Seperated Powder : ZrO2 Powder (Size : 150 mesh ) (kg 판매)
- Abrasive Powder : Al2O3 or SiC Powder (4kg or 20kg / pk 판매 )
(입도 Size가 다양함 )
- Lapping Carrier : Element Size, Lapping M/C Size에 따라 주문제작 (Mat'l : Blue Steel, Epoxy, etc )
( 4 or 5 ea/pk 판매)
- Silicon Oil : KF-100CS (kg 판매)
